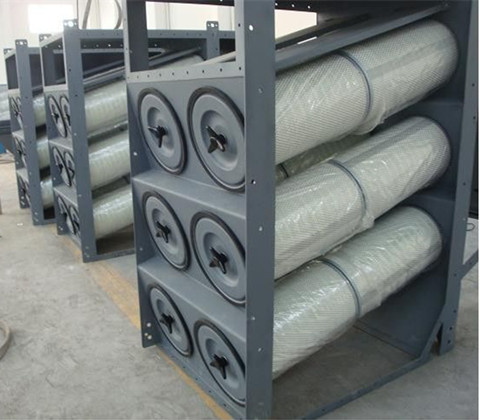

濾筒式除塵器的結構是由進風管、排風管、箱體、灰鬥、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，類似氣箱脈衝袋除塵結構。 濾筒在除塵器中的布置很重要，既可以垂直布置在箱體花板上，也可以傾斜布置在花板上，從清灰效果看，垂直布置較為合理。花板下部為過濾室，上部為氣箱脈衝室。在除塵器入口處裝有氣流分布板。

工作原理

含塵氣體進入除塵器灰鬥後，由於氣流斷麵突然擴大及氣流分布板作用，氣流中一部分粗大顆粒在動和慣性力作用下沉降在灰鬥；粒度細、密度小的塵粒進入濾塵室後，通過布朗擴散和篩濾等組合效應，使粉塵沉積在濾料表麵上，淨化後的氣體進入淨氣室由排氣管經風機排出。
